Hướng dẫn cơ bản về mỏ neo IBO: Lợi ích, thông số kỹ thuật và ứng dụng
Phần 1: Nhà neo IBO là gì?
IBOlà viết tắt của Injektions-Bohr-Anker (tiếng Đức có nghĩa là Mỏ neo khoan tiêm). Đây là một hệ thống neo-hiệu suất cao kết hợp khoan, phun vữa và neo vào một thao tác duy nhất.
Không giống như các neo truyền thống yêu cầu lỗ-khoan trước và bọc trong đất rời, neo IBO sử dụng mộtthanh thép rỗngvừa là thanh khoan vừa là phần tử gia cố cuối cùng.
Các thành phần cốt lõi:
Thanh rỗng:Một ống thép có ren ngoài liên tục.
Mũi khoan hy sinh:Được gắn vào phía trước, được lựa chọn dựa trên điều kiện địa chất (ví dụ: Cacbua Vonfram cho đá, Mũi thép chéo cho đất rời).
Khớp nối:Dùng để nối nhiều thanh đạt độ sâu yêu cầu.
Tấm và đai ốc:Được sử dụng để truyền tải trọng lên bề mặt/kết cấu.
Phần 2. Cách thức hoạt động của hệ thống IBO: Quy trình "3 trong 1"
Lý do chính cho sự phổ biến của neo IBO là quá trình cài đặt hợp lý của nó, thường được gọi làPhương pháp 3 trong 1:
Khoan:Thanh rỗng được trang bị mũi khoan được đưa xuống đất bằng giàn khoan đập-quay. Trong quá trình khoan, chất xúc tác (nước hoặc vữa xi măng mỏng) được bơm qua tâm rỗng để loại bỏ các cành giâm.
Vữa:Khi đạt đến độ sâu mục tiêu, vữa xi măng dày hơn sẽ được bơm qua thanh rỗng. Vữa nổi lên từ các lỗ trên mũi khoan, lấp đầy hình khuyên từ dưới lên.
Neo:Vữa thấm vào đất hoặc đá xung quanh, tạo ra một liên kết bền chặt. Sau khi được xử lý, thanh rỗng đóng vai trò là bộ phận chịu lực, cung cấp khả năng gia cố ngay lập tức.
Phần 3: Ứng dụng chính
Khả năng thích ứng của neo IBO làm cho nó trở thành một yếu tố quan trọng trong các lĩnh vực kỹ thuật dân dụng khác nhau:

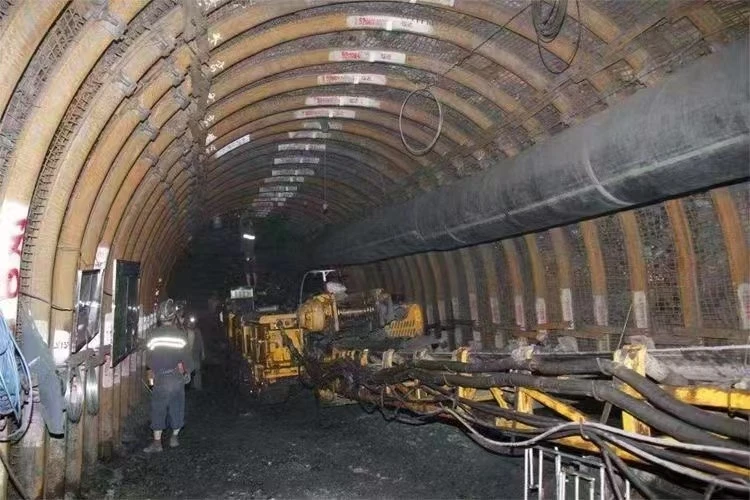

Đường hầm:Dùng choÔ ống (Forepoling)để cung cấp sự hỗ trợ trước{0}}trước khi đào và cho việc bắt vít vào đá xuyên tâm.
Ổn định mái dốc:Lý tưởng choĐóng đinh đấtở những nơi có điều kiện đất đai khó dự đoán hoặc dễ bị sụp đổ.
Nền móng:Được sử dụng nhưcọc siêu nhỏđể hỗ trợ xây dựng nền móng hoặc củng cố các cấu trúc hiện có đang trải qua quá trình giải quyết.
Khai thác:Gia cố tường cao và ổn định đường ngầm.
Hỗ trợ khai quật:Cung cấp-các neo buộc cho tường chắn và vách ngăn cọc ván.
| Kích cỡ | OD(MM) | ID(MM) | Tải trọng tối đa(KN) | Tải năng suất (MM) | Trọng lượng (KG/M) |
| R25-14 | 25 | 14 | 200 | 150 | 2.3 |
| R32L-22 | 32 | 22 | 210 | 160 | 2.8 |
| R32N-21 | 32 | 21 | 280 | 230 | 2.9 |
| R32N-18.5 | 32 | 18.5 | 280 | 230 | 3.4 |
| R32S-17.5 | 32 | 17.5 | 360 | 280 | 3.5 |
| R32S-15 | 32 | 15 | 360 | 280 | 4.1 |
| R38N-21 | 38 | 21 | 500 | 400 | 4.8 |
| R38N-19 | 38 | 19 | 500 | 400 | 5.5 |
| Hướng chủ đề | Tay trái | ||||
Tại sao các kỹ sư nên chọn neo IBO thay vì thanh đặc truyền thống?
01
A. Không cần vỏ bọc
Ở những nơi "đất sụt" (chẳng hạn như cát, sỏi hoặc phù sa), các lỗ thường lõm xuống trước khi có thể cắm mỏ neo truyền thống vào. Các mỏ neo IBO loại bỏ rủi ro này vì "dây khoan" nằm trong lòng đất làm vật gia cố.
02
B. Năng suất vượt trội
Vì quá trình khoan và lắp đặt diễn ra đồng thời nên có thể lắp đặt neo IBOnhanh hơn 2-3 lầnhơn các phương pháp thông thường, giảm đáng kể chi phí lao động và thời gian của dự án.
03
C. Tăng cường độ bền liên kết
Cấu trúc ren liên tục của thanh rỗng mang lại sự liên kết cơ học tuyệt vời với vữa. Hơn nữa, quá trình phun vữa-áp lực trong quá trình khoan giúp nén chặt thành lỗ khoan và cải thiện ma sát bề mặt.
04
D. Tính linh hoạt trong không gian chật hẹp
Hệ thống IBO có thể được lắp đặt bằng cách sử dụng các giàn khoan di động tương đối nhỏ, khiến chúng trở nên lý tưởng cho việc đào hầm, cải tạo tầng hầm và các địa điểm có khoảng trống trên cao hạn chế.
Câu hỏi thường gặp
Hỏi: Bu lông neo tự khoan-của bạn tuân thủ những tiêu chuẩn quốc tế nào?
Đáp: Hệ thống SDA của chúng tôi (bao gồm ren R{0}}và ren T{1}}) được sản xuất theo đúng tiêu chuẩn ISO 10208 và ASTM. Chúng tôi sử dụng ống thép liền mạch có độ bền-cao để đảm bảo độ bền kéo và độ bền vượt trội cho các dự án khai thác mỏ và đào hầm có yêu cầu khắt khe.
Hỏi: Tại sao bu lông SDA hiệu quả hơn bu lông đá truyền thống trên nền đất nứt nẻ?
Đáp: Bu lông truyền thống yêu cầu phải có-lỗ khoan trước và lỗ này thường bị sập trên nền đất rời. Hệ thống SDA kết hợp khoan, phun vữa và neo vào một thao tác duy nhất. Điều này giúp loại bỏ sự cần thiết phải bọc ống và ngăn chặn sự sụp đổ của lỗ khoan, tiết kiệm tới 50% thời gian lắp đặt.
Hỏi: Các đai ốc hình cầu của bạn xử lý các bề mặt đá không bằng phẳng như thế nào?
Đáp: Các đai ốc hình cầu (đai ốc vòm) được thiết kế chính xác- của chúng tôi, khi kết hợp với các tấm hình vòm, cho phép bù góc từ 7 đến 10 độ. Điều này đảm bảo rằng bu lông duy trì sự phân bố tải trọng vuông góc, an toàn ngay cả khi mặt đường hầm không đều hoặc không bằng phẳng.
